高轉速導電滑環_外徑35mm_GHS035系列
2019-12-04 11:23 蘇州默孚龍

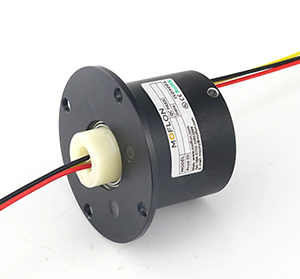

GHS035系列高轉速導電滑環
- · 外徑35mm高速導電滑環，帶法蘭安裝，最高轉速12000RPM。
- · 采用先進的貴金屬簇刷式多點接觸，在極低的摩擦力下保證接觸可靠。
- · 標準化產品，有庫存
- · 鍍金環+合金刷（鍍金）
-
典型應用：
高速導電滑環的應用領域很多，比如雷達系統、高速轉臺/海工設備、艦艇系統/醫療設備/反應釜、旋轉燈箱、奶制品生產設備、直升機、繞線機、坦克、智能動態玩具、水平鍍銅生產線、游樂(lè )設施、路橋機械、機械手臂、旋轉舞臺、單晶爐、 手術燈、智能家電、圓形針織機、航空設備/熱滾輪、旋轉攝像機、雷達通訊設備、管內攝像機、盾構機、食品機械、加熱轉軸等；

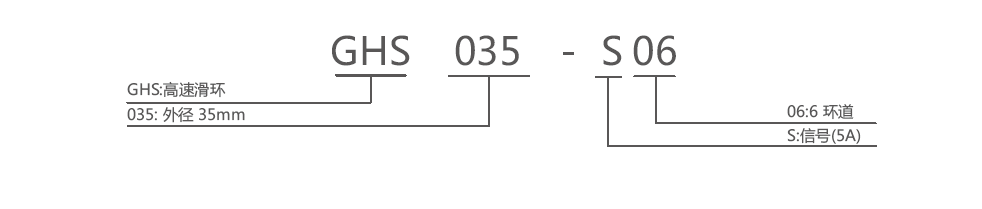

型號訂購說明：
| 技術規格參數 | ||||
| 機械技術指標 | 電氣技術指標 | |||
| 參數 | 數值 | 參數 | 數值 | |
| 工作壽命 | 3億轉 | 功率 | 信號 | |
| 額定轉速 | 12000RPM | 額定電壓 | 0~240VAC/VDC | 0~240VAC/VDC |
| 工作溫度 | -30℃~80℃ | 絕緣電阻 | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| 工作濕度 | 0~85% RH | 導線規格 | AWG22#鍍銀鐵氟龍 | AWG22#鍍銀鐵氟龍 |
| 接觸材料 | 貴金屬 | 導線長度 | 標準長度300mm（可據要求調整） | |
| 殼體材料 | 鋁合金 | 絕緣強度 | 500VAC@50Hz，60s | |
| 轉動扭矩 | 0.05N.m；+0.02N.m/6路 | 動態電阻變化值 | <0.01Ω | |
| 防護等級 | IP51 | |||

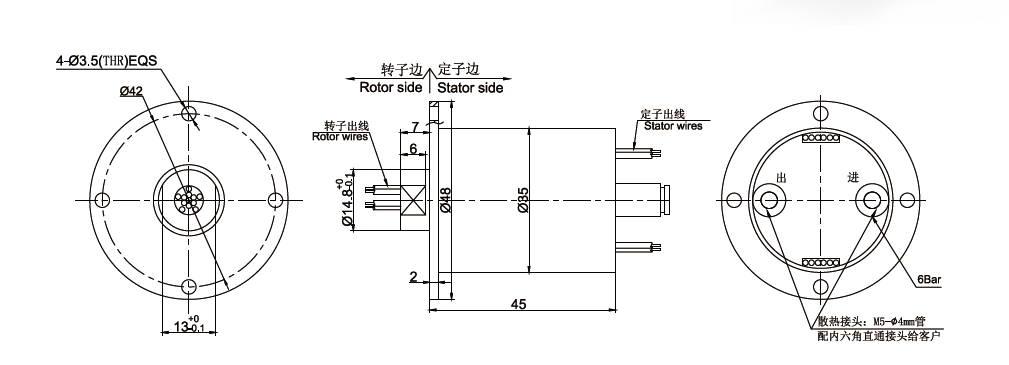

| GHS035系列高速滑環選型表 | ||
| 型號 | 信號或5A | 長度 L（mm) |
| GHS035-s06 | 6 | 31.2 |
| GHS035-s12 | 12 | 45 |
| GHS035-s18 | 18 | 58.8 |
| GHS035-s24 | 24 | 72.6 |
