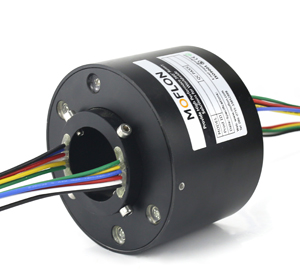

GHS50119系列高轉速導電滑環
2019-12-04 13:55 蘇州默孚龍
GHS50119系列高轉速導電滑環
- · 高速過孔導電滑環，整體精密導電滑環，內孔38.1mm，外徑99mm，最高轉速9000RPM。
- · 采用先進的貴金屬簇刷式多點接觸，在極低的摩擦力下保證接觸可靠。
- · 標準化產品，有庫存
- · 鍍金環+合金刷（鍍金）
下載產品手冊下載3D模型
典型應用：
高速導電滑環的應用領域很多，比如雷達系統、高速轉臺/海工設備、艦艇系統/醫療設備/反應釜、旋轉燈箱、奶制品生產設備、直升機、繞線機、坦克、智能動態玩具、水平鍍銅生產線、游樂(lè )設施、路橋機械、機械手臂、旋轉舞臺、單晶爐、 手術燈、智能家電、圓形針織機、航空設備/熱滾輪、旋轉攝像機、雷達通訊設備、管內攝像機、盾構機、食品機械、加熱轉軸等；

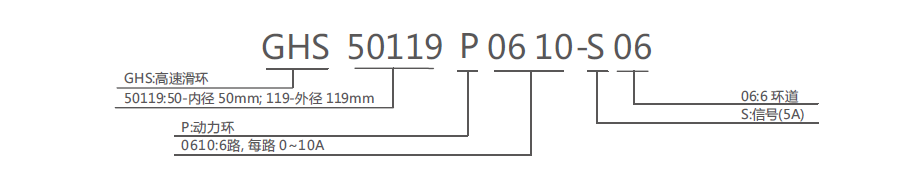

型號訂購說明：
| 技術規格參數 | ||||
| 機械技術指標 | 電氣技術指標 | |||
| 參數 | 數值 | 參數 | 數值 | |
| 工作壽命 | 3億轉 | 功率 | 信號 | |
| 額定轉速 | 12000RPM | 額定電壓 | 0~690VAC/VDC | 0~440VAC/VDC |
| 工作溫度 | -30℃~80℃ | 絕緣電阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 工作濕度 | 0~85% RH | 導線規格 | AWG16#鍍銀鐵氟龍 | AWG22#鍍銀鐵氟龍 |
| 接觸材料 | 貴金屬 | 導線長度 | 標準長度300mm（可據要求調整） | |
| 殼體材料 | 鋁合金 | 絕緣強度 | 500VAC@50Hz，60s | |
| 轉動扭矩 | 0.1N.m；+0.03N.m/6路 | 動態電阻變化值 | <0.01Ω | |
| 防護等級 | IP51 | |||

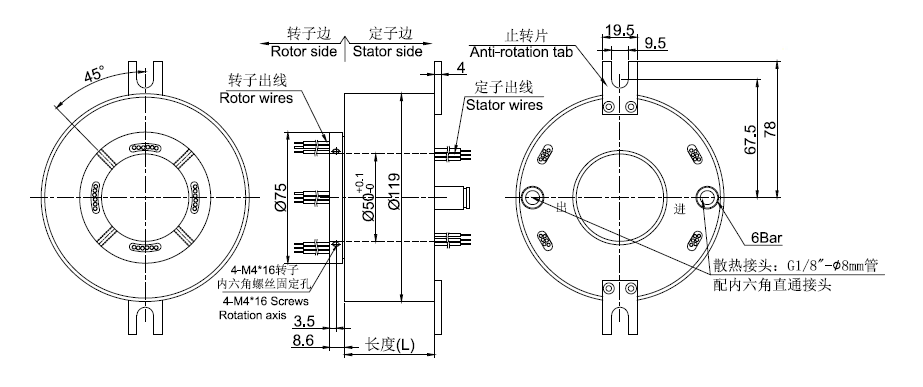

| GHS50119系列高速滑環選型表 | |||||||
| 型號 | 10A | 信號或5A | 長度 L（mm) | 型號 | 10A | 信號或5A | 長度 L（mm) |
| GHS50119-S02 | 0 | 2 | 43.6 | GHS50119-P1210-S12 | 12 | 12 | 114 |
| GHS50119-P0210 | 2 | 0 | 43.6 | GHS50119-P1810-S06 | 18 | 6 | 114 |
| GHS50119-S03 | 0 | 3 | 47.4 | GHS50119-P2410 | 24 | 0 | 114 |
| GHS50119-P0310 | 3 | 0 | 47.4 | GHS50119-S30 | 0 | 30 | 134.4 |
| GHS50119-S06 | 0 | 6 | 58.8 | GHS50119-P0610-S24 | 6 | 24 | 134.4 |
| GHS50119-P0210-S04 | 2 | 4 | 58.8 | GHS50119-P1210-S18 | 12 | 18 | 134.4 |
| GHS50119-P0410-S02 | 4 | 2 | 58.8 | GHS50119-P1810-S12 | 18 | 12 | 134.4 |
| GHS50119-P0610 | 6 | 0 | 58.8 | GHS50119-P2410-S06 | 24 | 6 | 134.4 |
| GHS50119-S12 | 0 | 12 | 81.6 | GHS50119-P3010 | 30 | 0 | 150 |
| GHS50119-P0210-S10 | 2 | 10 | 81.6 | GHS50119-S36 | 0 | 36 | 176.8 |
| GHS50119-P0310-S09 | 3 | 9 | 81.6 | GHS50119-P0610-S30 | 6 | 30 | 176.8 |
| GHS50119-P0610-S06 | 6 | 6 | 81.6 | GHS50119-P1210-S24 | 12 | 24 | 176.8 |
| GHS50119-P0810-S04 | 8 | 4 | 81.6 | GHS50119-P3610 | 36 | 0 | 176.8 |
| GHS50119-P1010-S02 | 10 | 2 | 81.6 | GHS50119-S42 | 0 | 42 | 199.6 |
| GHS50119-P1210 | 12 | 0 | 81.6 | GHS50119-P0610-S36 | 6 | 36 | 199.6 |
| GHS50119-S18 | 0 | 18 | 104.4 | GHS50119-P1210-S30 | 12 | 30 | 199.6 |
| GHS50119-P0210-S16 | 2 | 16 | 104.4 | GHS50119-S48 | 0 | 48 | 222.4 |
| GHS50119-P0410-S14 | 4 | 14 | 104.4 | GHS50119-P0610-S42 | 6 | 42 | 222.4 |
| GHS50119-P0610-S12 | 6 | 12 | 104.4 | GHS50119-P0910-S39 | 9 | 39 | 222.4 |
| GHS50119-P0810-S10 | 8 | 10 | 104.4 | GHS50119-P1210-S36 | 12 | 36 | 222.4 |
| GHS50119-P1010-S08 | 10 | 8 | 104.4 | GHS50119-P1810-S30 | 18 | 30 | 222.4 |
| GHS50119-P1210-S06 | 12 | 6 | 104.4 | GHS50119-P2410-S24 | 24 | 24 | 222.4 |
| GHS50119-P1410-S04 | 14 | 4 | 104.4 | GHS50119-S60 | 0 | 60 | 273 |
| GHS50119-P1610-S02 | 16 | 2 | 104.4 | GHS50119-P0610-S54 | 6 | 54 | 273 |
| GHS50119-S24 | 0 | 24 | 127.2 | GHS50119-P0910-S51 | 9 | 51 | 273 |
| GHS50119-P0410-S20 | 4 | 20 | 127.2 | GHS50119-P1210-S48 | 12 | 48 | 273 |
| GHS50119-P0610-S18 | 6 | 18 | 127.2 | GHS50119-S72 | 0 | 72 | 319 |
| GHS50119-P1210-S12 | 12 | 12 | 127.2 | GHS50119-P0610-S66 | 6 | 66 | 319 |
| GHS50119-P1810-S06 | 18 | 6 | 127.2 | GHS50119-P1210-S60 | 12 | 60 | 319 |
| GHS50119-P2410 | 24 | 0 | 127.2 | GHS50119-P2410-S48 | 24 | 48 | 319 |
| GHS50119-S30 | 0 | 30 | 150 | GHS50119-P3610-S36 | 36 | 36 | 319 |
| GHS50119-P0610-S24 | 6 | 24 | 150 | GHS50119-S84 | 0 | 84 | 373 |
| GHS50119-P1210-S72 | 12 | 72 | 373 | GHS50119-P3610-S48 | 36 | 48 | 373 |
| GHS50119-P2410-S60 | 24 | 60 | 373 | GHS50119-S96 | 0 | 96 | 41 |
