GT1256 系列過孔精密導電滑環
2019-12-04 15:33 蘇州默孚龍

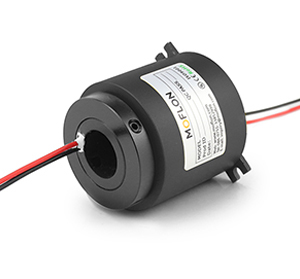

GT1256 系列過孔精密導電滑環
- · 通孔直徑 12.7mm,外徑: 56mm
- · GT1256是標準系列過孔滑環(高速過孔滑環)，,過孔直徑12.7mm(適用任何<=12.7mm)，外徑為56mm精密導電滑環。
- · 支持信號(2A)， 10A, 倍率*10A,電壓440VAC/VDC。
- · 相比較同類產品有著旋轉精度高,性能更穩定，壽命更長。
- · 其采用接觸材料采用貴金屬+超硬鍍金處理,力矩小，運轉穩定，壽命長,電阻波動小,接觸電阻小，保證優良的傳輸性能。
- · 典型應用包括自動化設備、工作轉臺、攝像機云臺、機器人等.
-
典型應用：
GT1256系列滑環，主要應用于360度連續旋轉且需要保證電源，信號不能中斷的場合：多用于各種浮空器、智能視覺機器人、焊接設備、電阻切割機、圓形針織機、化妝，彩妝設備、電動輪椅、縫紉機、虛擬3D設備、兒童游樂(lè )游藝設備、船載衛星電線、旋轉廣告位等任意需要360°旋轉導電或傳輸各種控制信號的裝置。

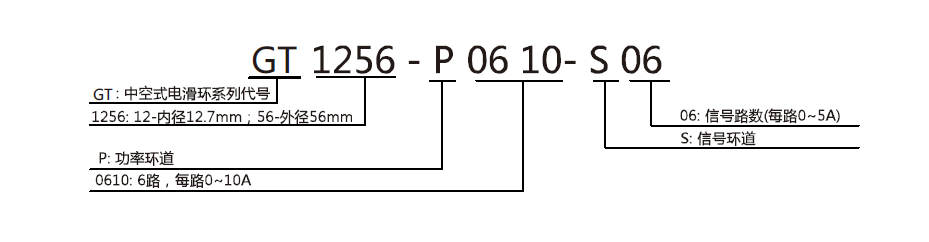

型號訂購說明：
| 技術規格參數 | ||||
| 機械技術指標 | 電氣技術指標 | |||
| 參數 | 數值 | 參數 | 數值 | |
| 工作壽命 | 1億轉 | 功率 | 信號 | |
| 額定轉速 | 1~1800RPM | 額定電壓 | 0~440VAC/VDC | 0~440VAC/VDC |
| 工作溫度 | -30℃~80℃ | 絕緣電阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 工作濕度 | 0~85% RH | 導線規格 | AWG17#鍍銀鐵氟龍 | AWG22#鍍銀鐵氟龍 |
| 接觸材料 | 貴金屬 | 導線長度 | 標準長度300mm（可據要求調整） | |
| 殼體材料 | 鋁合金 | 絕緣強度 | 500VAC@50Hz，60s | |
| 轉動扭矩 | 0.1N.m；+0.03N.m/6路 | 動態電阻變化值 | <0.01Ω | |
| 防護等級 | IP51 | |||

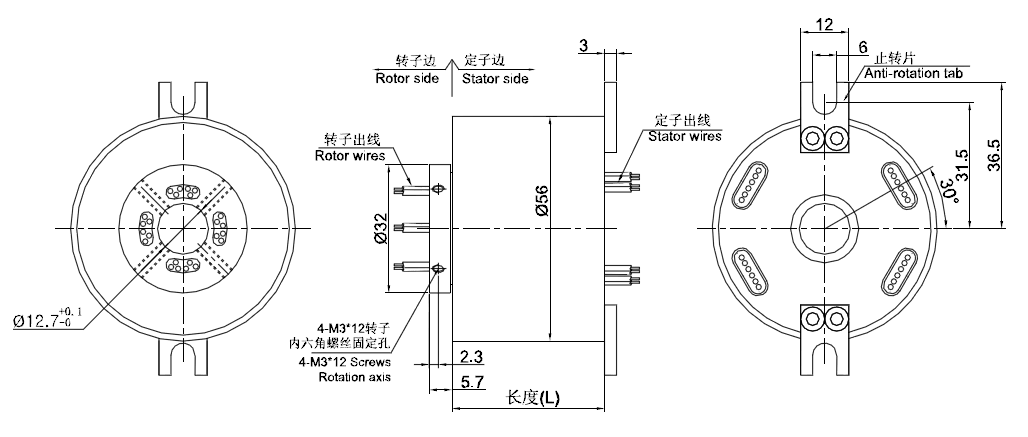

| GT1256系列過孔滑環選型表 | |||||||||
| 型號 | 10A | 信號或5A | 長度 L（mm) | 型號 | 10A | 信號或5A | 長度 L（mm) | ||
| GT1256-S02 | 0 | 2 | 34.6 | GT1256-P1010-S08 | 10 | 8 | 79.4 | ||
| GT1256-P0210 | 2 | 0 | 34.6 | GT1256-P1210-S06 | 12 | 6 | 79.4 | ||
| GT1256-S03 | 0 | 3 | 37.4 | GT1256-P1410-S04 | 14 | 4 | 79.4 | ||
| GT1256-P0310 | 3 | 0 | 37.4 | GT1256-P1610-S02 | 16 | 2 | 79.4 | ||
| GT1256-S06 | 0 | 6 | 45.8 | GT1256-P1810 | 18 | 0 | 79.4 | ||
| GT1256-P0210-S04 | 2 | 4 | 45.8 | GT1256-S24 | 0 | 24 | 96.2 | ||
| GT1256-P0410-S02 | 4 | 2 | 45.8 | GT1256-P0410-S20 | 4 | 20 | 96.2 | ||
| GT1256-P0610 | 6 | 0 | 45.8 | GT1256-P0610-S18 | 6 | 18 | 96.2 | ||
| GT1256-S12 | 0 | 12 | 62.6 | GT1256-P1210-S12 | 12 | 12 | 96.2 | ||
| GT1256-P0210-S10 | 2 | 10 | 62.6 | GT1256-P1810-S06 | 18 | 6 | 96.2 | ||
| GT1256-P0310-S09 | 3 | 9 | 62.6 | GT1256-S30 | 0 | 30 | 113 | ||
| GT1256-P0610-S06 | 6 | 6 | 62.6 | GT1256-P0210-S28 | 2 | 28 | 113 | ||
| GT1256-P0810-S04 | 8 | 4 | 62.6 | GT1256-P0410-S26 | 4 | 26 | 113 | ||
| GT1256-P1010-S02 | 10 | 2 | 62.6 | GT1256-P0610-S24 | 6 | 24 | 113 | ||
| GT1256-P1210 | 12 | 0 | 62.6 | GT1256-S36 | 0 | 36 | 132.8 | ||
| GT1256-S18 | 0 | 18 | 79.4 | GT1256-P0410-S32 | 4 | 32 | 132.8 | ||
| GT1256-P0210-S16 | 2 | 16 | 79.4 | GT1256-P0610-S30 | 6 | 30 | 132.8 | ||
| GT1256-P0410-S14 | 4 | 14 | 79.4 | GT1256-S42 | 0 | 42 | 149.6 | ||
| GT1256-P0610-S12 | 6 | 12 | 79.4 | GT1256-P0410-S38 | 4 | 38 | 149.6 | ||
| GT1256-P0810-S10 | 8 | 10 | 79.4 | GT1256-S48 | 0 | 48 | 166.4 | ||
注：10A和 信號(5A)可以任意組合，詳細請咨詢客服?？稍跇藴十a(chǎn)品上進行非標定制，請咨詢客服。
