高速球云臺滑環
2018-11-09 10:15 蘇州默孚龍

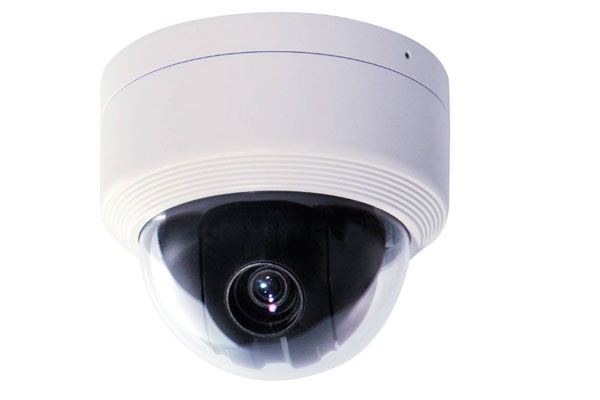

CCTV高速球云臺是一種集成度相當高的產品，主要推薦MC帽式滑環 ,MMC微型滑環和微型過孔系列，集成了云臺系統、通訊系統、和攝像機系統，云臺系統是指電機帶動的旋轉部分，通訊系統是指對電機的控制以及對圖象和信號的處理部分，攝像機系統是指采用的一體機機心。高速球采用“精密微分步進電機”實現高速球的快速、準確的定位、旋轉。所有這一切都是通過cpu發給的指令來實現的。然后將攝像機的圖象、攝像機的功能寫進高速球的cpu，實現在控制云臺的時候，將圖象傳輸出來，并且能將攝像機的很多功能，例如白平衡、快門、光圈、變焦、對焦等功能同時實現控制。
導電滑環作為高速球中一個重要的關鍵零部件，確保在360度不間斷高速旋轉下完成數據傳輸，并且保證數據的完整性、傳輸的快速性。由于高速球內部空間有限，對導電滑環大小要求嚴格，我公司根據不同型號的高速球機，設計出外徑分別有12mm、15mm、16mm、18mm、22mm的MC帽型滑環，MC帽型滑環小轉動力矩，運轉平滑，壽命長，體積小，結構緊湊，完全滿足高速球的規格要求。特別是我公司生產的MSDI高清滑環系列，該滑環是專門為滿足高速串行數字信號或模擬信號傳輸而開發的產品，可適用于1080P、1080I等HD-SDI高清視頻信號傳輸，傳輸速率可達3Gbps/3GHz或更高。該款產品包含1路高頻信號通道和8或12路常規信號通道，高頻信號采用的是50Ω/75Ω特性阻抗射頻同軸結構，配MMCX、SMA、MCX、BNC、SMB接頭（其他指定接插件可轉接，導線規格RG174、RG178、RG179、RG316等可選）；常規信號通路可用于電源、控制信號或其他低頻信號的傳輸。
控制鍵盤
控制鍵盤是用于系統控制和系統編程的綜合鍵盤。是按照人機原理進行設計的系統控制鍵盤，可以非常方便的控制云臺轉動和鏡頭動作，變速操縱桿能控制多種類型的智能高速球，能控制畫面分割器、數字錄像機。它能完成矩陣系統的全部操作和編程設置功能。
