MC857系列
2018-11-17 08:32 蘇州默孚龍
| 產品等級選型表 | |||||

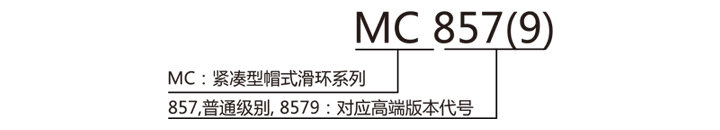

| MC857和MC8579的區別: | |||||
| 型號 | 最高轉速 | 工作壽命 | 扭矩 | 殼體材料 | 電氣噪音①@10Rpm |
| MC857 | 250RPM | >2000萬轉 | 0.02 N·m | ABS塑料 | 10mΩ |
| MC8579 | 1000RPM | >1億轉 | 0.005 N·m | 金屬 | 4mΩ |
| 技術規格參數 | ||||
| 機械技術指標 | 電氣技術指標 | |||
| 參數 | 數值 | 參數 | 數值 | |
| 工作壽命 | 參考產品選型等級 | 功率 | 信號 | |
| 額定轉速 | 參考產品選型等級 | 額定電壓 | 0~440VAC/VDC | 0~440VAC/VDC |
| 工作溫度 | -30℃~80℃ | 絕緣電阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 工作濕度 | 0~85% RH | 導線規格 | AWG28#Teflon | AWG28#Teflon |
| 接觸材料 | 參考產品選型等級 | 導線長度 | 標準長度300mm（可據要求調整） | |
| 殼體材料 | 參考產品選型等級 | 絕緣強度 | 500VAC@50Hz，60s | |
| 扭矩 | 0.05N.m；+0.01N.m/6路 | 動態電阻變化值 | <0.01Ω | |
| 防護等級 | IP51 | |||
選型表
| MC857緊湊型帽式滑環選型表 | |||||
| 型號 | 信號或2A | 4A | 8A | 15A | 總路數 |
| MC857 | 56 | 0 | 0 | 0 | 56 |
注：N個2A 電流環并起來可作為1路N*2A電流環使用；比如: 2環2A 并起來做作為 1路4A 使用。如有特殊要求，請咨詢客服。

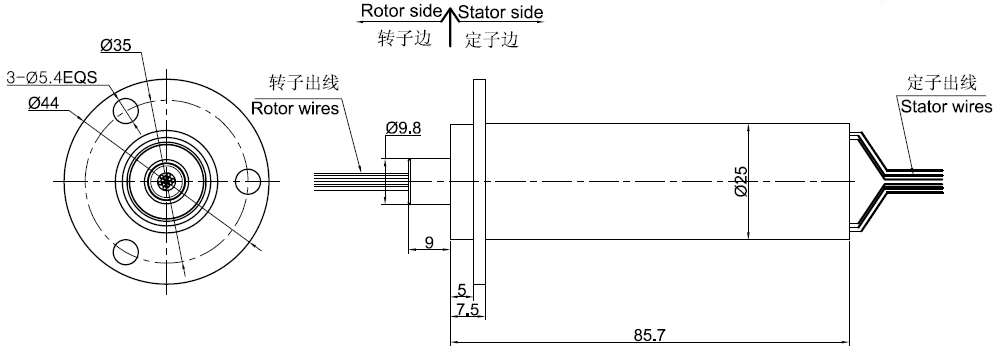

標準圖紙
| 各環路導線色碼表 | |||
| 環道 | 顏色 | 環道 | 顏色 |
| 1/2 | 紅 | 19/20 | 橙 |
| 3/4 | 綠 | 21/22 | 白 |
| 5/6 | 黃 | 23/24 | 土黃 |
| 7/8 | 紫 | 25/26 | 白紅 |
| 9/10 | 灰 | 27/28 | 白黑 |
| 11/12 | 黑 | 29/30 | 白藍 |
| 13/14 | 藍 | 31/32 | 白紫 |
| 15/16 | 深藍 | 33/34 | 白棕 |
| 17/18 | 棕 | 35/36 | 白綠 |
(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)
