MG119F系列
2018-10-06 14:52 蘇州默孚龍
實心定子法蘭 外徑: 119mm
MG119F系列定子法蘭導電滑環 外徑為119mm帶連接法蘭，一系列滑環的總稱 實心滑環 中心無通孔 適用于端面安裝。
相比較同類產品下可以實現更多的路數和更大的電流。其采用接觸材料采用貴金屬+超硬鍍金處理，力矩小，運轉穩定，壽命長,電阻波動小,接觸電阻小,保證優良的傳輸性能。通常用于定制各類敏感信號或者編碼器信號。
典型應用包括自動化設備、工作轉臺、攝像機云臺、機器人等.
| 產品等級選型表 | |||
| 產品等級代號 | 最高轉速 | 工作壽命 | 接觸材料 |
| VC | 200RPM | 1500萬轉 | 貴金屬 |
| VD | 600RPM | 8000萬轉 | 金合金 |
| 技術規格參數 | ||||
| 機械技術指標 | 電氣技術指標 | |||
| 參數 | 數值 | 參數 | 數值 | |
| 工作壽命 | 參考產品選型等級 | 功率 | 信號 | |
| 額定轉速 | 參考產品選型等級 | 額定電壓 | 0~440VAC/VDC | 0~440VAC/VDC |
| 工作溫度 | -30℃~80℃ | 絕緣電阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 工作濕度 | 0~85% RH | 導線規格 | AWG16#Teflon | AWG22#Teflon |
| 接觸材料 | 參考產品選型等級 | 導線長度 | 標準長度300mm（可據要求調整） | |
| 殼體材料 | 鋁合金 | 絕緣強度 | 500VAC@50Hz，60s | |
| 扭矩 | 0.1N.m；+0.03N.m/6路 | 動態電阻變化值 | <0.01Ω | |
| 防護等級 | IP51 | |||

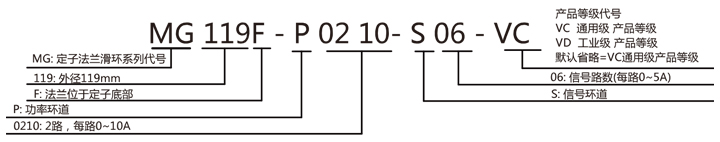

選型表
| MG119F 系列滑環選型表 | |||||||
| 型號 | 10A | 信號或5A | 長度L(mm) | 型號 | 10A | 信號或5A | 長度L(mm) |
| MG119F-S02 | 0 | 2 | 36 | MG119F-S36 | 0 | 36 | 165.2 |
| MG119F-P0210 | 2 | 0 | 36 | MG119F-P0610-S30 | 6 | 30 | 165.2 |
| MG119F-S03 | 0 | 3 | 39.8 | MG119F-P1210-S24 | 12 | 24 | 165.2 |
| MG119F-P0310 | 3 | 0 | 39.8 | MG119F-P3610 | 36 | 0 | 165.2 |
| MG119F-S06 | 0 | 6 | 51.2 | MG119F-S42 | 0 | 42 | 188 |
| MG119F-P0210-S04 | 2 | 4 | 51.2 | MG119F-P0610-S36 | 6 | 36 | 188 |
| MG119F-P0410-S02 | 4 | 2 | 51.2 | MG119F-P1210-S30 | 12 | 30 | 188 |
| MG119F-P0610 | 6 | 0 | 51.2 | MG119F-S48 | 0 | 48 | 210.8 |
| MG119F-S12 | 0 | 12 | 74 | MG119F-P0610-S42 | 6 | 42 | 210.8 |
| MG119F-P0210-S10 | 2 | 10 | 74 | MG119F-P0910-S39 | 9 | 39 | 210.8 |
| MG119F-P0310-S09 | 3 | 9 | 74 | MG119F-P1210-S36 | 12 | 36 | 210.8 |
| MG119F-P0610-S06 | 6 | 6 | 74 | MG119F-P1810-S30 | 18 | 30 | 210.8 |
| MG119F-P0810-S04 | 8 | 4 | 74 | MG119F-P2410-S24 | 24 | 24 | 210.8 |
| MG119F-P1010-S02 | 10 | 2 | 74 | MG119F-S60 | 0 | 60 | 256.4 |
| MG119F-P1210 | 12 | 0 | 74 | MG119F-P0610-S54 | 6 | 54 | 256.4 |
| MG119F-S18 | 0 | 18 | 96.8 | MG119F-P0910-S51 | 9 | 51 | 256.4 |
| MG119F-P0210-S16 | 2 | 16 | 96.8 | MG119F-P1210-S48 | 12 | 48 | 256.4 |
| MG119F-P0410-S14 | 4 | 14 | 96.8 | MG119F-S72 | 0 | 72 | 312 |
| MG119F-P0610-S12 | 6 | 12 | 96.8 | MG119F-P0610-S66 | 6 | 66 | 312 |
| MG119F-P0810-S10 | 8 | 10 | 96.8 | MG119F-P1210-S60 | 12 | 60 | 312 |
| MG119F-P1010-S08 | 10 | 8 | 96.8 | MG119F-P2410-S48 | 24 | 48 | 312 |
| MG119F-P1210-S06 | 12 | 6 | 96.8 | MG119F-P3610-S36 | 36 | 36 | 312 |
| MG119F-P1410-S04 | 14 | 4 | 96.8 | MG119F-S84 | 0 | 84 | 367.6 |
| MG119F-P1610-S02 | 16 | 2 | 96.8 | MG119F-P1210-S72 | 12 | 72 | 367.6 |
| MG119F-S24 | 0 | 24 | 119.6 | MG119F-P2410-S60 | 24 | 60 | 367.6 |
| MG119F-P0410-S20 | 4 | 20 | 119.6 | MG119F-P3610-S48 | 36 | 48 | 367.6 |
| MG119F-P0610-S18 | 6 | 18 | 119.6 | MG119F-S96 | 0 | 96 | 413.2 |
| MG119F-P1210-S12 | 12 | 12 | 119.6 | MG119F-P1210-S84 | 12 | 84 | 413.2 |
| MG119F-P1810-S06 | 18 | 6 | 119.6 | MG119F-P2410-S72 | 24 | 72 | 413.2 |
| MG119F-P2410 | 24 | 0 | 119.6 | MG119F-P3610-S60 | 36 | 60 | 413.2 |
| MG119F-S30 | 0 | 30 | 142.4 | MG119F-P4210-S54 | 42 | 54 | 413.2 |
| MG119F-P0610-S24 | 6 | 24 | 142.4 | MG119F-S108 | 0 | 108 | 458.8 |
| MG119F-P1210-S18 | 12 | 18 | 142.4 | MG119F-P1210-S96 | 12 | 96 | 458.8 |
| MG119F-P1810-S12 | 18 | 12 | 142.4 | MG119F-P2410-S84 | 24 | 84 | 458.8 |
| MG119F-P2410-S06 | 24 | 6 | 142.4 | MG119F-P3610-S72 | 36 | 72 | 458.8 |
| MG119F-P3010 | 30 | 0 | 142.4 | MG119F-P4810-S60 | 48 | 60 | 458.8 |
注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服?？稍跇藴十a(chǎn)品上進行非標定制，請咨詢客服。

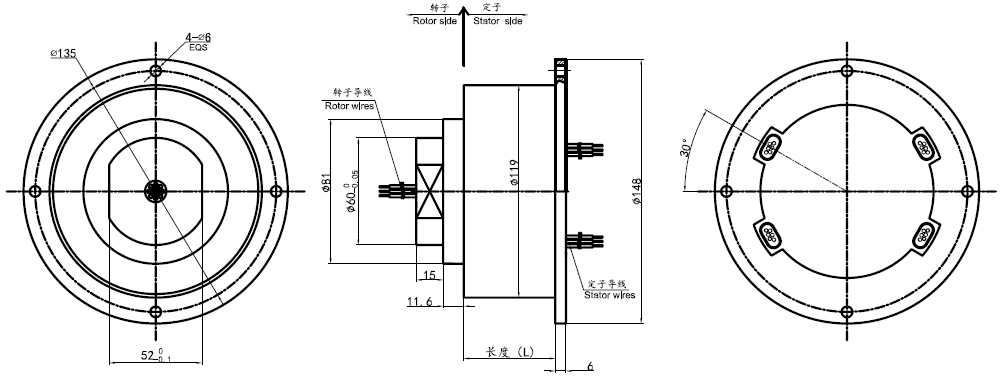

標準圖紙
