MHF200系列
2018-10-06 15:22 蘇州默孚龍
| 技術規格參數 | ||||
| 機械技術指標 | 高頻部分技術指標 | |||
| 參數 | 數值 | 參數 | 數值 | |
| 工作壽命 | 500萬轉 | 頻率 | 0~18GHz | |
| 額定轉速 | Max 100RPM | 駐波比VSWR | <1.3 | |
| 工作溫度(℃) | -30℃~80℃ | 插入損耗 | 0.3db | |
| 工作濕度 | 0~85% RH | 駐波比波動 | <0.05 | |
| 接觸材料 | 金-金 | 插入損耗波動 | 0.05db | |
| 殼體材料 | 不銹鋼 | 接頭類型 | SMA | |
| 扭矩 | 0.1N.m；+0.03N.m/6路 | 特性阻抗 | 50Ω | |
| 防護等級 | IP51 | |||

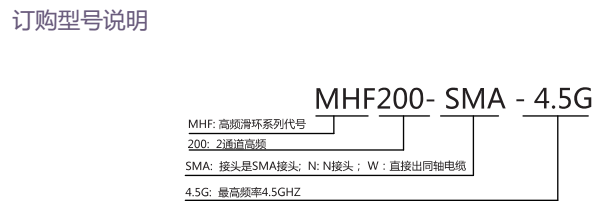

選型表
| MHF200 - 2通道高頻旋轉關節選型表 | |||
| 型號 | 高頻通道 | 頻率 | 接頭類型 |
| MHF200-SMA-4.5G | 2 | 4.5GHz/Channel | SMA |
| MHF200-SMA-18G | 2 | 18GHz/Channel | SMA |
| MHF200-N-4.5G | 2 | 4.5GHz/Channel | N |

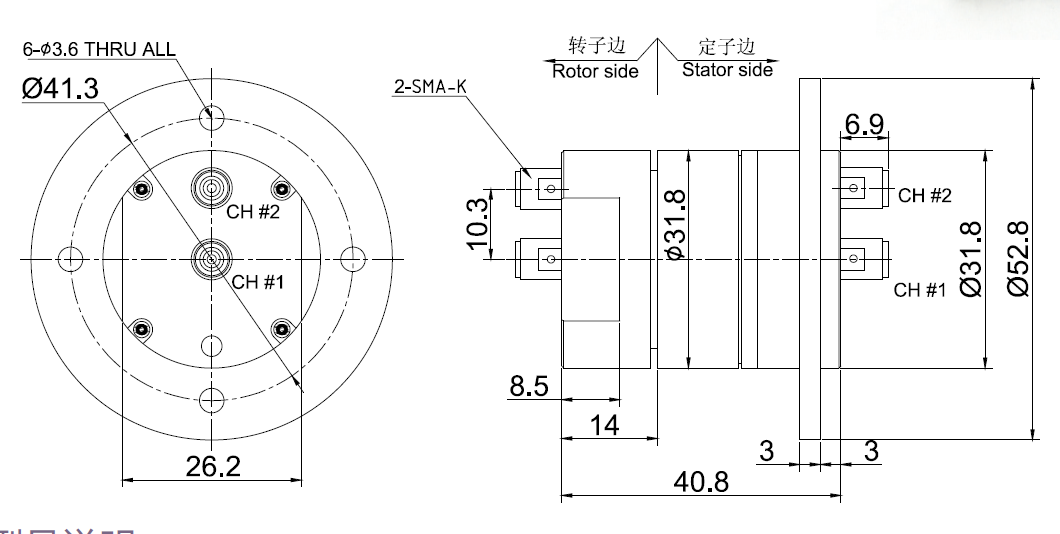

標準圖紙
