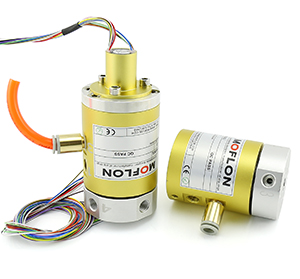

MK41(4通道氣/氣電滑環)
2018-09-20 17:55 蘇州默孚龍
MK41系列是4通道氣/氣電滑環，旋轉接頭, 帶G1/8"牙，且可選同時通過功率動力線，信號線，工業總線，控制線，電磁閥，感應線等；
標準為法蘭安裝形式
能通過的介質有: 壓縮空氣，真空等氣體；

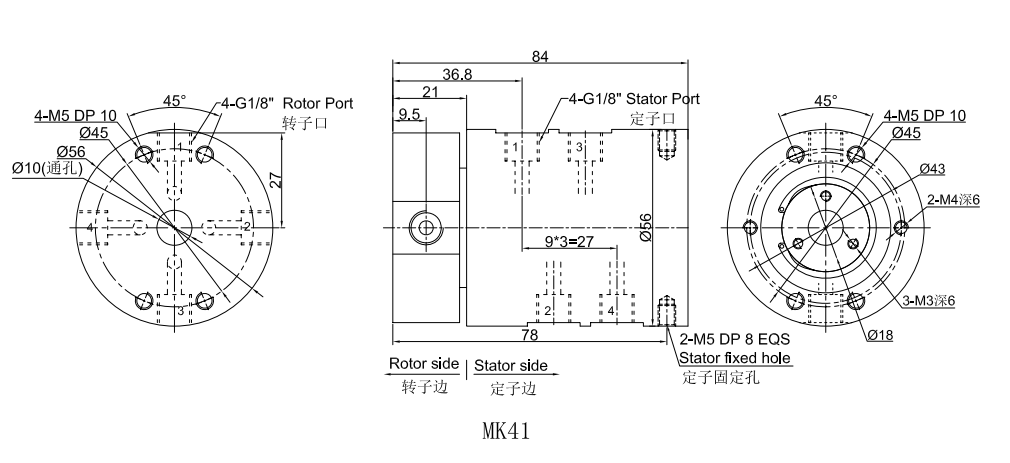

MK41（純氣動旋轉接頭）尺寸圖 4進4出G1/8"牙
選型表
| MK41（純氣動旋轉接頭）尺寸圖 4進4出G1/8"牙 | |||
| 型號 | 氣體通道 | 接口尺寸 | 可適應氣管 |
| MK41 | 4 | G1/8" | 6~8mm |

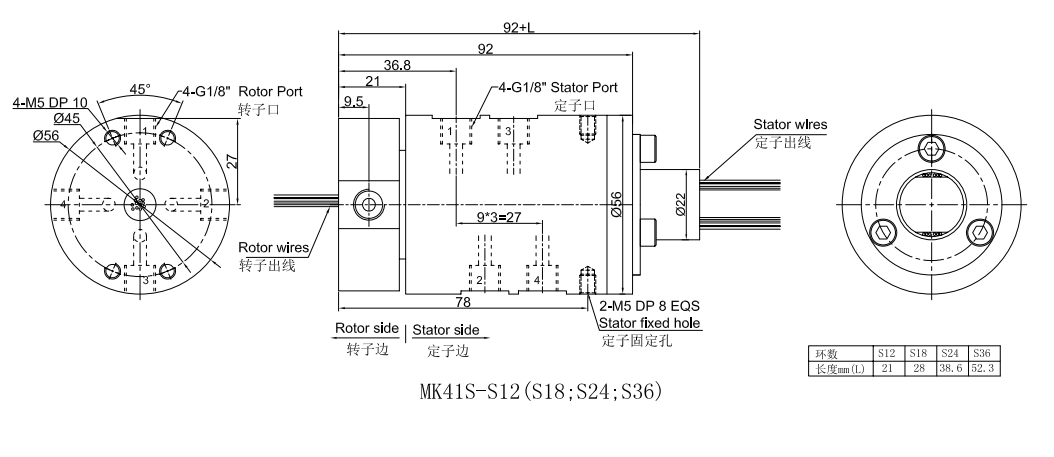

MK41S-S12（S18,S24,S36）尺寸圖 4進4出G1/8" + 12~36路信號（2A）
選型表
| MK41S-S12（S18,S24,S36）尺寸圖 4進4出G1/8" + 12~36路信號（2A） | |||||
| 型號 | 氣體通道 | 接口尺寸 | 可適應氣管 | 信號（2A） | L(mm) |
| MK41S-S12 | 4 | G1/8" | 6~8mm | 12 | 21 |
| MK41S-S18 | 4 | G1/8" | 6~8mm | 18 | 28 |
| MK41S-S24 | 4 | G1/8" | 6~8mm | 24 | 38.6 |
| MK41S-S36 | 4 | G1/8" | 6~8mm | 36 | 52.3 |
MK41S-S56尺寸圖 4進4出G1/8"牙
選型表
| MK41S-S56尺寸圖 4進4出G1/8"牙 | |||||
| 型號 | 氣體通道 | 接口尺寸 | 可適應氣管 | 信號（2A） | L(mm) |
| MK41S-S56 | 4 | G1/8" | 6~8mm | 56 | 80.7 |

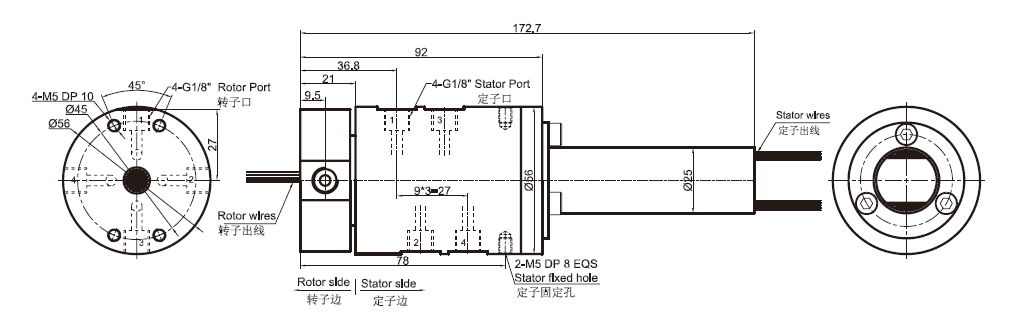

MK43-PXX-SXX 尺寸圖， 4進4出G3/8牙 + 信號（5A）/10A
選型表
| MK41-PXX-SXX 尺寸圖， 4進4出G1/8牙 + 信號（5A）/10A | ||||||
| 型號 | 氣體通道 | 接口尺寸 Size | 可適應氣管 | 10A | 信號(5A) | L(mm) |
| MK41-P0610 | 4 | G1/8" | 6~8mm | 6 | 0 | 38 |
| MK41-S06 | 4 | G1/8" | 6~8mm | 0 | 6 | 38 |
| MK41-P1210 | 4 | G1/8" | 6~8mm | 12 | 0 | 54.8 |
| MK41-P0610-S06 | 4 | G1/8" | 6~8mm | 6 | 6 | 54.8 |
| MK41-S12 | 4 | G1/8" | 6~8mm | 0 | 12 | 54.8 |
| MK41-P1810 | 4 | G1/8" | 6~8mm | 18 | 0 | 71.5 |
| MK41-P0610-S12 | 4 | G1/8" | 6~8mm | 6 | 12 | 71.5 |
| MK41-P1210-S06 | 4 | G1/8" | 6~8mm | 12 | 6 | 71.5 |
| MK41-S18 | 4 | G1/8" | 6~8mm | 0 | 18 | 71.5 |
| MK41-S24 | 4 | G1/8" | 6~8mm | 0 | 24 | 88.4 |
| MK41-P0610-S18 | 4 | G1/8" | 6~8mm | 6 | 18 | 88.4 |
| MK41-S30 | 4 | G1/8" | 6~8mm | 0 | 30 | 105.2 |
| MK41-S36 | 4 | G1/8" | 6~8mm | 0 | 36 | 125 |
注：N個5A 電流環并起來可作為1路N*5A電流環使用；比如: 2環5A 并起來做作為 1路10A 使用。
| 技術規格參數 | ||||
| 旋轉接頭部分技術指標 | 機械技術指標 | |||
| 參數 | 數值 | 參數 | 數值 | |
| 通道數 | 4進4出,G1/8" | 工作壽命 | 1000萬轉以上 | |
| 最大壓力 | 1MPa（可定制高壓）,真空0.01torr | 額定轉速 | 500RPM | |
| 扭矩 | 與接口尺寸相關,詳情見選型表 | 工作溫度 | -30℃~80℃ | |
| 電氣技術指標 | 工作濕度 | 0~85% RH | ||
| 參數 | 數值 | 接觸材料 | 貴金屬 | |
| 功率 | 信號 | 殼體材料 | 鋁合金 | |
| 額定電壓 | 0~440VAC/VDC | 0~440VAC/VDC | 防護等級 | IP51 |
| 絕緣電阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC | ||
| 導線規格 | AWG16#鍍錫鐵氟龍 | AWG22#鍍錫鐵氟龍 | ||
| 導線長度 | 標準長度 300mm(可根據要求調整) | |||
| 絕緣強度 | 500VAC@50Hz，60s | |||
| 動態電阻變化值 | <0.01Ω | |||
