MMC088系列 超微型的帽式滑環
2018-09-20 15:54 蘇州默孚龍
| 產品等級選型表 | ||||

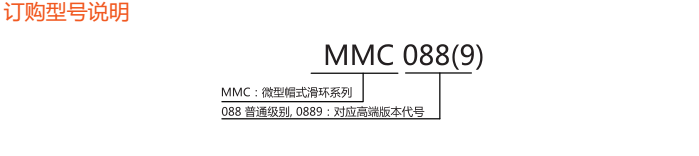

| MMC088和MMC0889的區別: | ||||
| 型號 | 最高轉速 | 工作壽命 | 殼體材料 | 電氣噪音①@10Rpm |
| MMC088 | 250RPM | >1000萬轉 | ABS塑料 | 10mΩ |
| MMC0889 | 1000RPM | >3000萬轉 | ABS塑料 | 4mΩ |
| 技術規格參數 | ||||
| 機械技術指標 | 電氣技術指標 | |||
| 參數 | 數值 | 參數 | 數值 | |
| 工作壽命 | 參考產品選型等級 | 功率 | 信號 | |
| 額定轉速 | 參考產品選型等級 | 額定電壓 | 0~240VAC/VDC | 0~240VAC/VDC |
| 工作溫度 | -30℃~80℃ | 絕緣電阻 | ≥600MΩ/500VDC | ≥600MΩ/500VDC |
| 工作濕度 | 0~85% RH | 導線規格 | AWG32#Teflon | AWG32#Teflon |
| 接觸材料 | 參考產品選型等級 | 導線長度 | 標準長度300mm（可據要求調整） | |
| 殼體材料 | 參考產品選型等級 | 絕緣強度 | 500VAC@50Hz，60s | |
| 扭矩 | 0.005N.m；+0.02N.m/6rings | 動態電阻變化值 | <0.01Ω | |
| 防護等級 | IP51 | |||
選型表
| MMC088微型帽式滑環選型表 | ||
| 型號 | 信號或1A | 總路數 |
| MMC088-S02 | 2 | 2 |
| MMC088-S04 | 4 | 4 |
注：N個1A 電流環并起來可作為1路N*1A電流環使用；比如: 2環1A 并起來做作為 1路2A 使用。如有特殊要求，請咨詢客服。

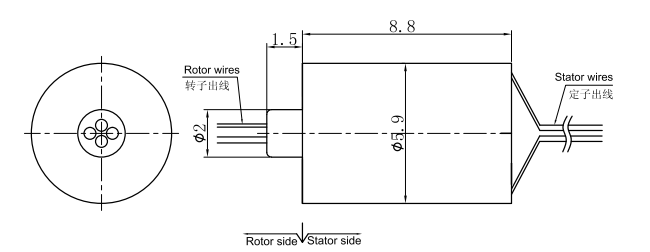

標準圖紙
| 各環路導線色碼表 | |||
| 環道 | 顏色 | 環道 | 顏色 |
| 1 | 黑 | 3 | 黃 |
| 2 | 紅 | 4 | 綠 |
(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)
