MPCB050 PCB滑環
2018-10-15 18:09 蘇州默孚龍
MPCB050系列超薄盤式滑環，創(chuàng )新性使用PCB基材，最薄可達5.8mm，
采用超薄超硬鍍金處理，超薄銅箔工藝，
最大電流可達10A，定子線和轉子線對應使用彩色導線簡化了安裝和鏈接。
| 產品等級選型表 | |||
| 產品等級代號 | 最高轉速 | 工作壽命 | 接觸材料 |
| VC | 100RPM | 500萬轉 | 貴金屬 |
| VD | 300RPM | 2000萬轉 | 金合金 |
| 技術規格參數 | ||||
| 機械技術指標 | 電氣技術指標 | |||
| 參數 | 數值 | 參數 | 數值 | |
| 工作壽命 | 參考產品選型等級 | 功率 | 信號 | |
| 額定轉速 | 參考產品選型等級 | 額定電壓 | 0~440VAC/VDC | 0~240VAC/VDC |
| 工作溫度 | -30℃~80℃ | 絕緣電阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 工作濕度 | 0~85% RH | 導線規格 | AWG16#Teflon | AWG22#Teflon |
| 接觸材料 | 參考產品選型等級 | 導線長度 | 標準長度300mm（可據要求調整） | |
| 殼體材料 | 鋁合金 | 絕緣強度 | 500VAC@50Hz，60s | |
| 扭矩 | 0.05N.m；+0.03N.m/6路 | 動態電阻變化值 | <0.01Ω | |
| 防護等級 | IP51 | |||

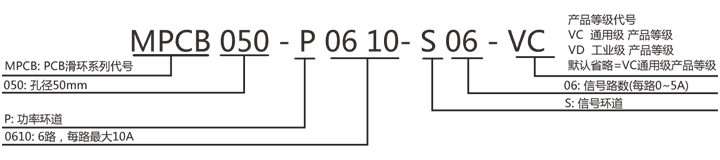

選型表
| MPCB050 系列滑環選型表 | |||||||
| 型號 | 10A | 信號或5A | 總環數 | 型號 | 10A | 信號或5A | 總環數 |
| MPCB050-P0310 | 3 | 0 | 3 | MPCB050-S03 | 0 | 3 | 3 |
| MPCB050-P0210-S04 | 2 | 4 | 6 | MPCB050-P0410-S02 | 4 | 2 | 6 |
| MPCB050-S06 | 0 | 6 | 6 | MPCB050-P0610 | 6 | 0 | 6 |
| MPCB050-P1210 | 12 | 0 | 12 | MPCB050-P0210-S10 | 2 | 10 | 12 |
| MPCB050-P0410-S08 | 4 | 8 | 12 | MPCB050-P0610-S06 | 6 | 6 | 12 |
| MPCB050-P0810-S04 | 8 | 4 | 12 | MPCB050-S12 | 0 | 12 | 12 |
注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服?？稍跇藴十a(chǎn)品上進行非標定制，請咨詢客服。

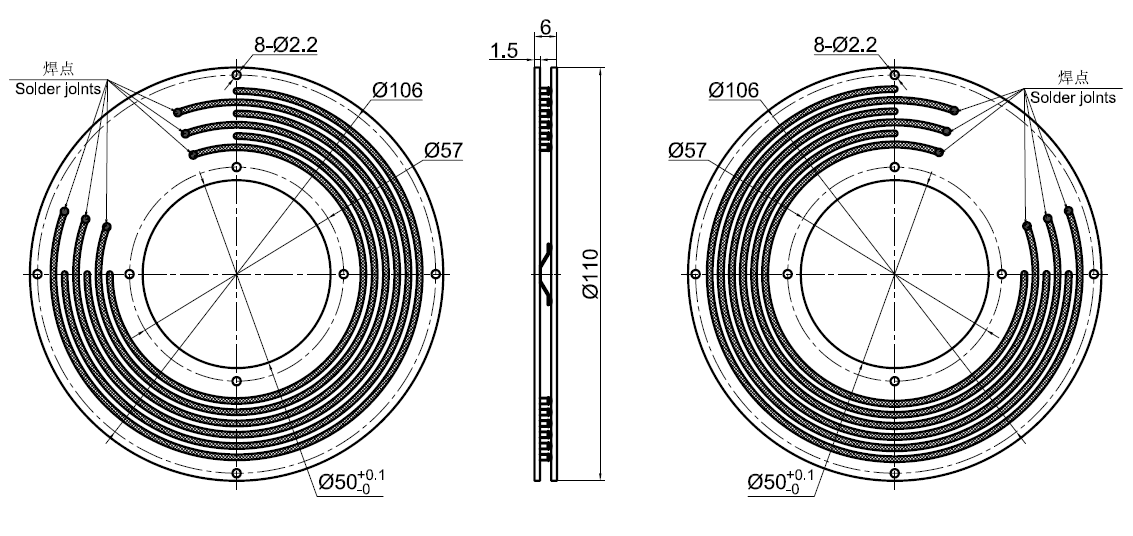

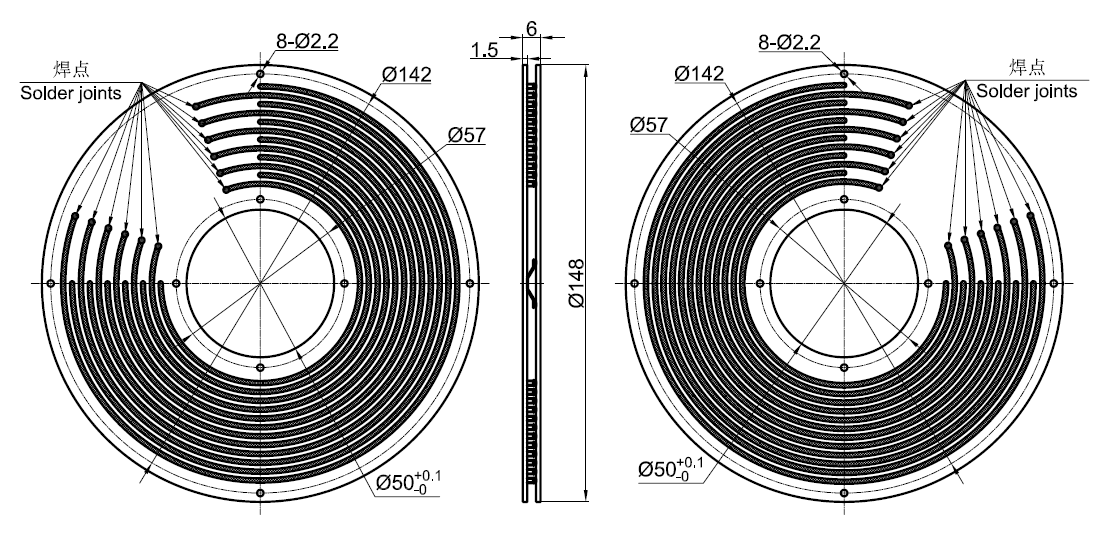

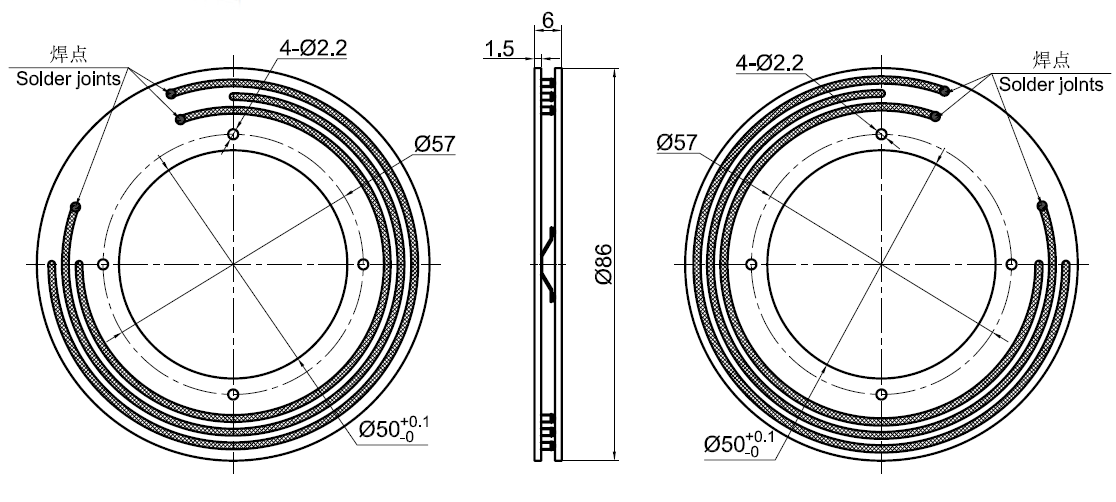

標準圖紙
