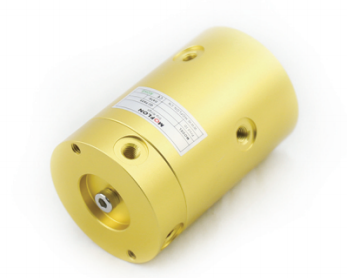

MQR4 MQR系列
2018-09-20 15:35 蘇州默孚龍
產品系列主要特點:
- 可完全替代各系列的SMC氣功旋轉接頭
- 可通過1/2/4/6/8/10/12/16通道氣壓或真空
- 轉動扭矩極低
- 標準接口尺寸為M5
- 可根據客戶要求定制氣體管徑大小
- 實心,無中間通孔,體積小
| 技術規格參數 | |||
| MQR系列旋轉氣接頭參數 | |||
| 氣體通道 | 1~16 通道 | 最大壓力 | 1.0MPa |
| 真空壓力 | -1.5KPa | 最大轉速 | 200RPM |
| 材質 | 不銹鋼/鋁合金 | 工作溫度 | -40℃ to 80℃(可定制耐高溫) |
| 接口尺寸 | M5 | 防護等級 | IP51 |
| 防震級別 | MIL-SID-810E | 工作濕度 | 10% to 85% RH |
| 材料 | RoHS 認證 | CE 認證 | 是 |
選型表
| MQR4 超低扭矩系列氣滑環選型表 | ||||||
| 型號 | 氣體通道 | 接口尺寸 | 扭矩 | 負真空 | 最大壓力 | 最高轉速 |
| MQR1-M5 | 1 通道 | M5 | 0.2N.m | -1.5kPa | 1MPa | 200RPM |
| MQR2-M5 | 2 通道 | M5 | 0.4N.m | -1.5kPa | 1MPa | 200RPM |
| MQR4-M5 | 4 通道 | M5 | 0.7N.m | -1.5kPa | 1MPa | 200RPM |
| MQR6-M5 | 6 通道 | M5 | 1.1N.m | -1.5kPa | 1MPa | 200RPM |
| MQR8-M5 | 8 通道 | M5 | 1.4N.m | -1.5kPa | 1MPa | 200RPM |
| MQR10-M5 | 10 通道 | M5 | 1.7N.m | -1.5kPa | 1MPa | 200RPM |
| MQR12-M5 | 12 通道 | M5 | 2.0N.m | -1.5kPa | 1MPa | 200RPM |
| MQR16-M5 | 16 通道 | M5 | 2.6N.m | -1.5kPa | 1MPa | 200RPM |

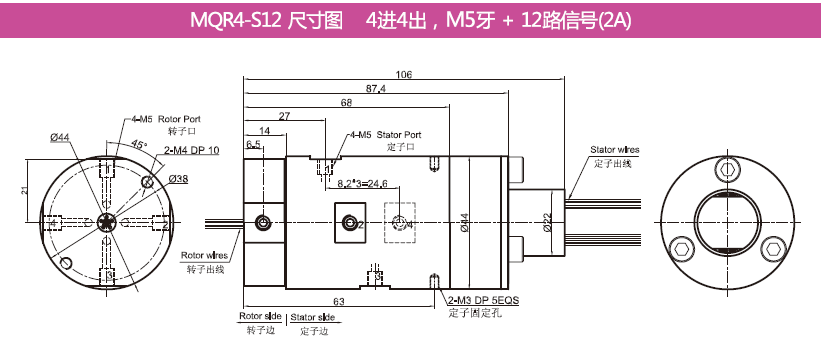

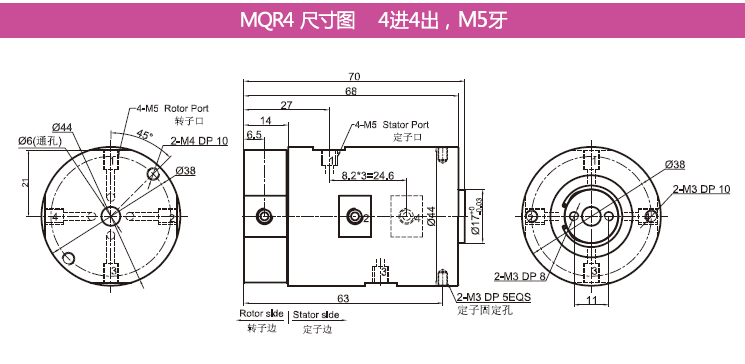

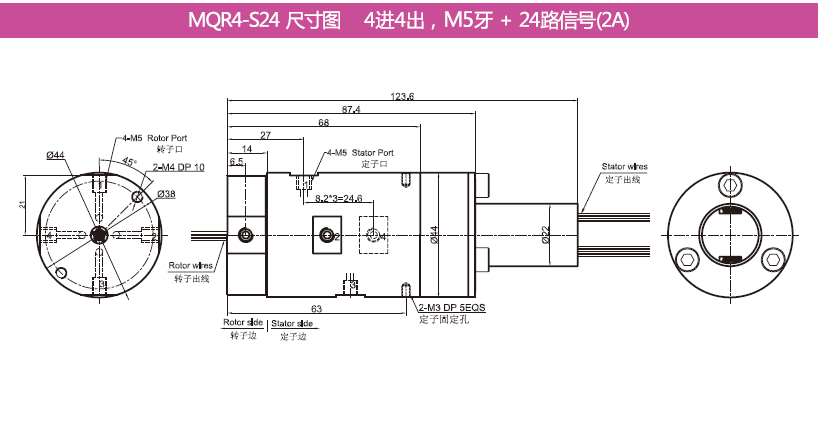

標準圖紙
