MUSB1222（USB滑環）
2018-10-15 17:59 蘇州默孚龍
MUSB1222系列以太網滑環，實心帶法蘭設計，外徑為22mm整體式結構的1通道
USB1.0/USB2.0整體式精密導電滑環，能混合傳輸功率電流，信號等，具有傳輸穩定，不丟包，不串碼，回損小，插入損耗小等優點，美國軍工鍍層技術，貴金屬+超硬鍍金處理，超低的BER誤碼率和超高的信噪比。
| 技術規格參數 | ||||
| USB部分技術指標 | 機械技術指標 | |||
| 參數 | 數值 | 參數 | 數值 | |
| USB | USB1.0,USB2.0 | 工作壽命 | 1000萬轉 | |
| 接頭 | USB TYPE-A 母頭 | 額定轉速 | 250RPM | |
| 誤碼率BER | 10E-11 | 工作溫度 | -30℃~80℃ | |
| 電氣技術指標 | 工作濕度 | 0~85% RH | ||
| 參數 | 數值 | 接觸材料 | 金合金 | |
| 功率 | 信號 | 殼體材料 | 鋁合金 | |
| 額定電壓 | 0~440VAC/VDC | 0~440VAC/VDC | 扭矩 | 0.1N.m；+0.03N.m/6路 |
| 絕緣電阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC | 防護等級 | IP51 |
| 導線規格 | AWG28#Teflon | AWG28#Teflon | ||
| 導線長度 | 標準長度300mm(可據要求調整) | |||
| 絕緣強度 | 500VAC@50Hz，60s | |||
| 動態電阻變化值 | <0.01Ω | |||

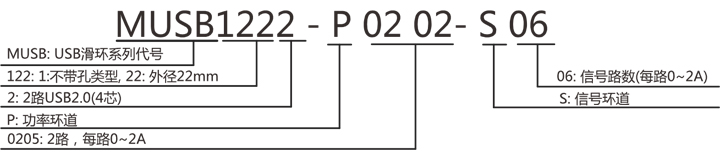

選型表
| MUSB1222 2 通道USB滑環系列選型表 | ||||
| 型號 | USB通道 | 5A | 信號或2A | 長度L(mm) |
| MUSB1222-S04 | 2 | 0 | 4 | 26 |
| MUSB1222-S10 | 2 | 0 | 10 | 33 |
| MUSB1222-S16 | 2 | 0 | 16 | 43.6 |
| MUSB1222-S28 * | 2 | 0 | 28 | 57.3 |
Note:1)N個5A 電流環并起來可作為1路N*5A電流環使用；比如: 2環5A 并起來做作為 1路10A 使用。
2)10A，20A，5A可根據自己的需要任何組合，需要2路以上網線請聯系客服
3)帶*號的外形圖請聯系客服索取

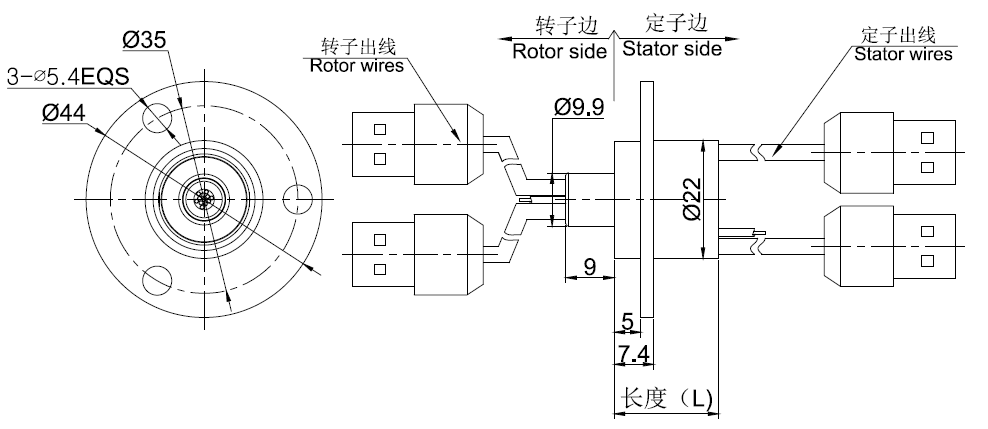

標準圖紙
| 各環路導線色碼表 | |||
| 環道 | 顏色 | 環道 | 顏色 |
| 1 | 黑 | 7 | 黑 |
| 2 | 紅 | 8 | 紅 |
| 3 | 黃 | 9 | 黃 |
| 4 | 綠 | 10 | 綠 |
| 5 | 藍 | 11 | 藍 |
| 6 | 白 | 12 | 白 |
(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)
