MW5045系列
2018-10-06 14:57 蘇州默孚龍

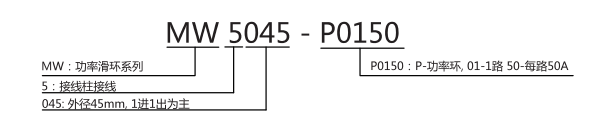

型號訂購說明:
| 技術規格參數 | |||
| 機械技術指標 | 電氣技術指標 | ||
| 參數 | 數值 | 參數 | 數值 |
| 工作壽命 | 2000萬轉 | 功率 | |
| 額定轉速 | 250RPM | 額定電壓 | 0~690VAC/VDC |
| 工作溫度 | -30℃~80℃ | 絕緣電阻 | ≥1000MΩ/500VDC |
| 工作濕度 | 0~85% RH | 導線規格 | 接線柱 |
| 接觸材料 | 貴金屬 | 導線長度 | 標準長度300mm（可據要求調整） |
| 殼體材料 | 鋁合金 | 絕緣強度 | 500VAC@50Hz，60s |
| 扭矩 | 0.1N.m；+0.03N.m/6路 | 動態電阻變化值 | <0.01Ω |
| 防護等級 | IP51 | ||
選型表
| MW5045滑環(插片式)系列選型表 | |||||||
| 型號 | 50A | 100A | 150A | 200A | 250A | 500A | 1000A |
| MW5045-P0150 | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
| MW5045-P01100 | 0 | 1 | 0 | 0 | 0 | 0 | 0 |
| MW5045-P01150 | 0 | 0 | 1 | 0 | 0 | 0 | 0 |
| MW5045-P01200 | 0 | 0 | 0 | 1 | 0 | 0 | 0 |
| MW5045-P01250 | 0 | 0 | 0 | 0 | 1 | 0 | 0 |
| MW5045-P01500 | 0 | 0 | 0 | 0 | 0 | 1 | 0 |
| MW5045-P011000 | 0 | 0 | 0 | 0 | 0 | 0 | 1 |
注：N個50A 電流環并起來可作為1路N*50A電流環使用；比如: 2環50A 并起來做作為 1路100A 使用。
可根據客戶要求，可定制1000A-7500A的大電流，詳情請咨詢客服。

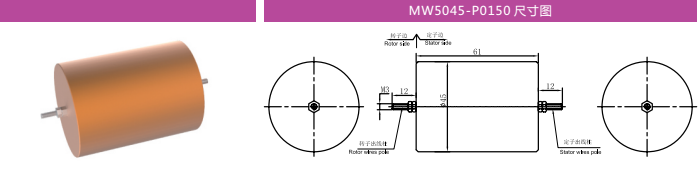

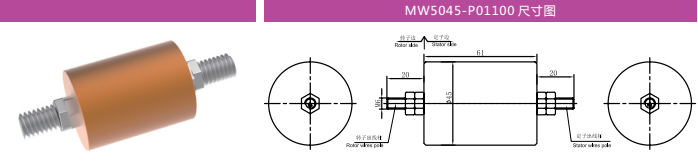

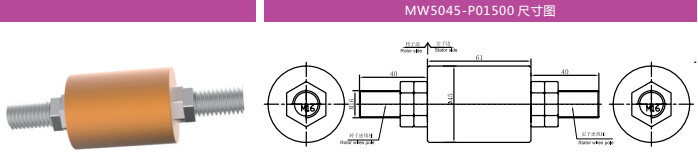

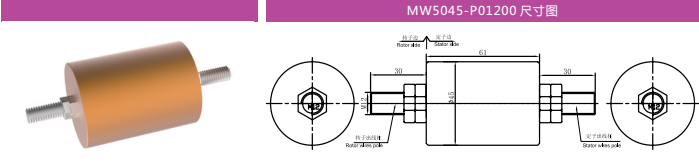

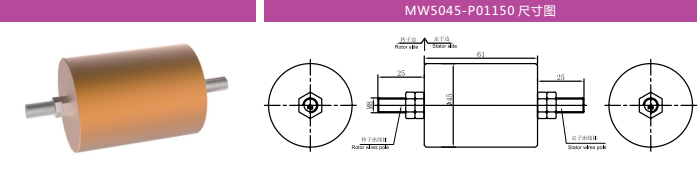

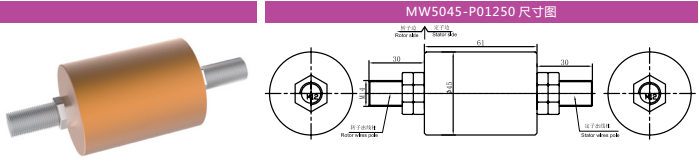

標準圖紙
