    1. MT50119F系列 過孔式導電滑環

      2018-10-08 19:39 蘇州默孚龍
      通孔直徑 50mm,外徑: 119mm
      MT50是標準系列過孔式導電滑環,,過孔直徑50mm(適用任何<=50mm),外徑為119mm精密導電滑環。支持信號(2A), 10A, 倍率*10A,電壓440VAC/VDC.
      相比較同類產品有著旋轉精度高,性能更穩定,壽命更長。其采用接觸材料采用貴金屬+超硬鍍金處理,力矩小,運轉穩定,壽命長,電阻波動小,接觸電阻小,保證優良的傳輸性能。
      典型應用包括自動化設備、工作轉臺、攝像機云臺、機器人等

      產品等級選型表
      產品等級代號 最高轉速 工作壽命 接觸材料
      VC 250RPM 2000萬轉 貴金屬
      VD 600RPM 8000萬轉 鍍金-鍍金
      VH 1000RPM 1.5億轉 金合金
      技術規格參數
      機械技術指標 電氣技術指標
      參數 數值 參數 數值
      工作壽命 參考產品選型等級   功率 信號
      額定轉速 參考產品選型等級 額定電壓 0~690VAC/VDC 0~440VAC/VDC
      工作溫度 -30℃~80℃ 絕緣電阻 ≥1000MΩ/500VDC ≥1000MΩ/500VDC
      工作濕度 0~85% RH 導線規格 AWG16#Teflon AWG22#Teflon
      接觸材料 參考產品選型等級 導線長度 標準長度300mm(可據要求調整)
      殼體材料 鋁合金 絕緣強度 1000VAC@50Hz,60s
      扭矩 0.1N.m;+0.03N.m/6路 動態電阻變化值 <0.01Ω
      防護等級 IP51

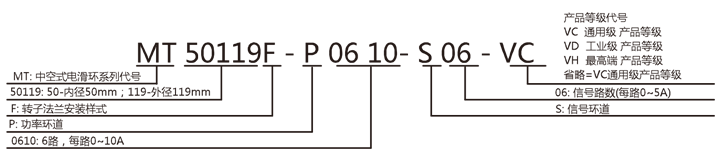

      選型表

      MT50119F系列-過孔式滑環選型表
      型號 10A 信號或5A 長度L(mm) 型號 10A 信號或5A 長度L(mm)
      MT50119F-S02 0 2 36 MT50119F-S36 0 36 169.2
      MT50119F-P0210 2 0 36 MT50119F-P0610-S30 6 30 169.2
      MT50119F-S03 0 3 39.8 MT50119F-P1210-S24 12 24 165.2
      MT50119F-P0310 3 0 39.8 MT50119F-P3610 36 0 165.2
      MT50119F-S06 0 6 51.2 MT50119F-S42 0 42 192
      MT50119F-P0210-S04 2 4 51.2 MT50119F-P0610-S36 6 36 192
      MT50119F-P0410-S02 4 2 51.2 MT50119F-P1210-S30 12 30 192
      MT50119F-P0610 6 0 51.2 MT50119F-S48 0 48 214.8
      MT50119F-S12 0 12 74 MT50119F-P0610-S42 6 42 214.8
      MT50119F-P0210-S10 2 10 74 MT50119F-P0910-S39 9 39 214.8
      MT50119F-P0310-S09 3 9 74 MT50119F-P1210-S36 12 36 214.8
      MT50119F-P0610-S06 6 6 74 MT50119F-P1810-S30 18 30 214.8
      MT50119F-P0810-S04 8 4 74 MT50119F-P2410-S24 24 24 214.8
      MT50119F-P1010-S02 10 2 74 MT50119F-S60 0 60 260.4
      MT50119F-P1210 12 0 74 MT50119F-P0610-S54 6 54 260.4
      MT50119F-S18 0 18 96.8 MT50119F-P0910-S51 9 51 260.4
      MT50119F-P0210-S16 2 16 96.8 MT50119F-P1210-S48 12 48 260.4
      MT50119F-P0410-S14 4 14 96.8 MT50119F-S72 0 72 310
      MT50119F-P0610-S12 6 12 96.8 MT50119F-P0610-S66 6 66 310
      MT50119F-P0810-S10 8 10 96.8 MT50119F-P1210-S60 12 60 310
      MT50119F-P1010-S08 10 8 96.8 MT50119F-P2410-S48 24 48 310
      MT50119F-P1210-S06 12 6 96.8 MT50119F-P3610-S36 36 36 310
      MT50119F-P1410-S04 14 4 96.8 MT50119F-S84 0 84 355.6
      MT50119F-P1610-S02 16 2 96.8 MT50119F-P1210-S72 12 72 355.6
      MT50119F-S24 0 24 119.6 MT50119F-P2410-S60 24 60 355.6
      MT50119F-P0410-S20 4 20 119.6 MT50119F-P3610-S48 36 48 355.6
      MT50119F-P0610-S18 6 18 119.6 MT50119F-S96 0 96 401.2
      MT50119F-P1210-S12 12 12 119.6 MT50119F-P1210-S84 12 84 401.2
      MT50119F-P1810-S06 18 6 119.6 MT50119F-P2410-S72 24 72 401.2
      MT50119F-P2410 24 0 119.6 MT50119F-P3610-S60 36 60 401.2
      MT50119F-S30 0 30 142.4 MT50119F-P4210-S54 42 54 401.2
      MT50119F-P0610-S24 6 24 142.4 MT50119F-S108 0 108 450.8
      MT50119F-P1210-S18 12 18 142.4 MT50119F-P1210-S96 12 96 450.8
      MT50119F-P1810-S12 18 12 142.4 MT50119F-P2410-S84 24 84 450.8
      MT50119F-P2410-S06 24 6 142.4 MT50119F-P3610-S72 36 72 450.8
      MT50119F-P3010 30 0 142.4 MT50119F-P4810-S60 48 60 450.8

      注:N個10A 電流環并起來可作為1路N*10A電流環使用;比如: 2環10A 并起來做作為 1路20A 使用。
      10A和信號(5A) 可以任意組合,詳細請咨詢客服??稍跇藴十a(chǎn)品上進行非標定制,請咨詢客服。

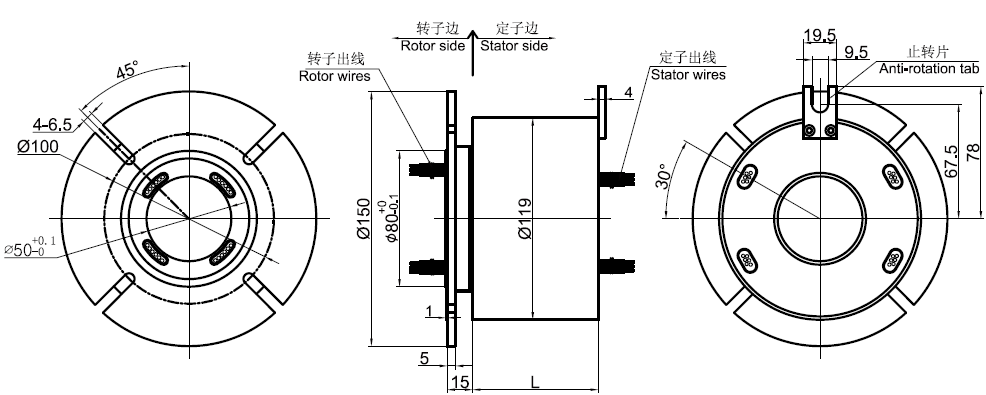

      標準圖紙
