MW2025系列是內孔25.4mm的中空大電流滑環，中空可用軸安裝或者過氣液導管。額定電流從20A 30A50A到100A以上， 旋轉精度高，性能更穩定，壽命更長。其采用接觸材料采用貴金屬+超硬鍍金處理，力矩小，運轉穩定，壽命長,電阻波動小,接觸電阻小,保證穩定的傳輸性能。

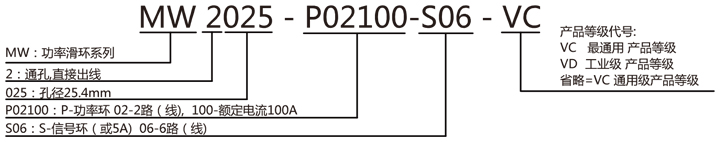

型號訂購說明:

產品等級選型表
產品等級代號	最高轉速	工作壽命	接觸材料
VC	100RPM	1000萬轉	貴金屬
VD	200RPM	3000萬轉	鍍金-鍍金

技術規格參數
機械技術指標		電氣技術指標
參數	數值	參數	數值
工作壽命	參考產品選型等級		功率
額定轉速	參考產品選型等級	額定電壓	0~690VAC/VDC
工作溫度	-30℃~80℃	絕緣電阻	≥1000MΩ/500VDC
工作濕度	0~85% RH	導線規格	AWG8#=50A 或 AWG8 并線
接觸材料	參考產品選型等級	導線長度	標準長度300mm（可據要求調整）
殼體材料	鋁合金	絕緣強度	500VAC@50Hz，60s
扭矩	0.1N.m；+0.03N.m/6路	動態電阻變化值	<0.01Ω
防護等級	IP51

選型表

MW2025系列滑環選型表
型號	60A	100A	150A	長度L(mm)	型號	60A	100A	150A	長度L(mm)
MW2025-P0610	1	0	0	38.4	MW2025-P0160-S06	1	0	0	65.6
MW2025-P01100	0	1	0	45.2	MW2025-P01100-S06	0	1	0	65.6
MW2025-P01150	0	0	1	55.4	MW2025-P01150-S06	0	0	1	75.8
MW2025-P0260	2	0	0	52	MW2025-P0260-S06	2	0	0	70.4
MW2025-P02100	0	2	0	65.6	MW2025-P02100-S06	0	2	0	86
MW2025-P02150	0	0	2	86	MW2025-P02150-S06	0	0	2	106.4
MW2025-P0360	3	0	0	65.6	MW2025-P0360-S06	3	0	0	86
MW2025-P03100	0	3	0	86	MW2025-P03100-S06	0	3	0	106.4
MW2025-P03150	0	0	3	116.6	MW2025-P03150-S06	0	0	3	137
MW2025-P0460	4	0	0	79.2	MW2025-P0460-S06	4	0	0	99.6
MW2025-P04100	0	4	0	106.4	MW2025-P04100-S06	0	4	0	126.8
MW2025-P04150	0	0	4	150.2	MW2025-P04150-S06	0	0	4	170.6
MW2025-P0660	6	0	0	106.4	MW2025-P0660-S06	6	0	0	129.8
MW2025-P06100	0	6	0	150.2	MW2025-P06100-S06	0	6	0	170.6

注：N個60A 電流環并起來可作為1路N*60A電流環使用；比如: 2環60A 并起來做作為 1路120A 使用。
可根據客戶要求，可增加信號環道，熱電偶信號環道，耐高溫等級可選，請咨詢客服。

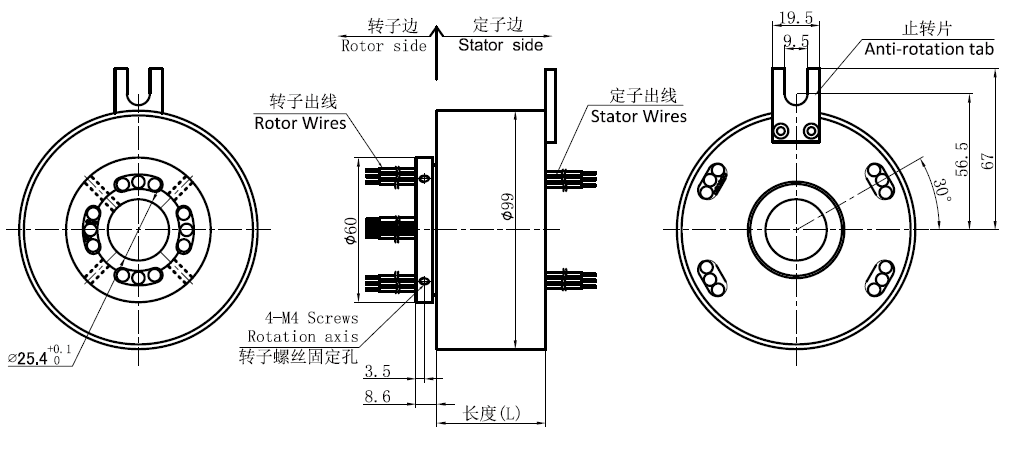

標準圖紙

各環路導線色碼表
環道	顏色	環道	顏色
1	黑	3	黃
2	紅	4	綠



(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)
